很多同学表示，对于机考的操作，绘图等事项不是很清楚。接下来就给大家介绍一下软考机考操作指南！
一、操作事项
软考办开放机考模拟系统，这个系统需要大家去官网下载。只有实名认证通过、且报名成功的考生才可以登录模拟系统练习。那这里我们分两种情况给大家说明考试时的登录操作。
①机考模拟系统：登录软考办官网 ，点击【模拟练习】，登录后下载模考系统。

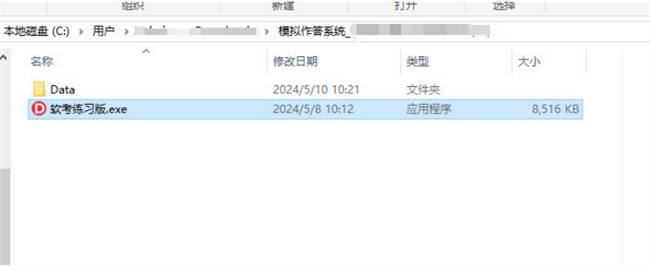

下载到本地以后，打开exe文件，输入考生报名时的账号密码。
选择要练习的试卷，输入准考证号和证件号码（这个一般系统会提示），点击“登录 ”按钮进入确认登录界面。
机考考试系统：
登录与检查：考生需要提前到达考场，并按照考场工作人员的指示进行入场检查。通过检查后，在指定的机位上坐好，并按照屏幕上的提示登录考试系统。
熟悉考试环境：登录成功后，仔细阅读考试须知和注意事项，确保对考试环境有充分的了解。在开始答题前，测试考试设备是否能正常运行，并核对考试科目、准考证号、座位号以及个人信息是否与准考证内容一致。
二、具体操作指南

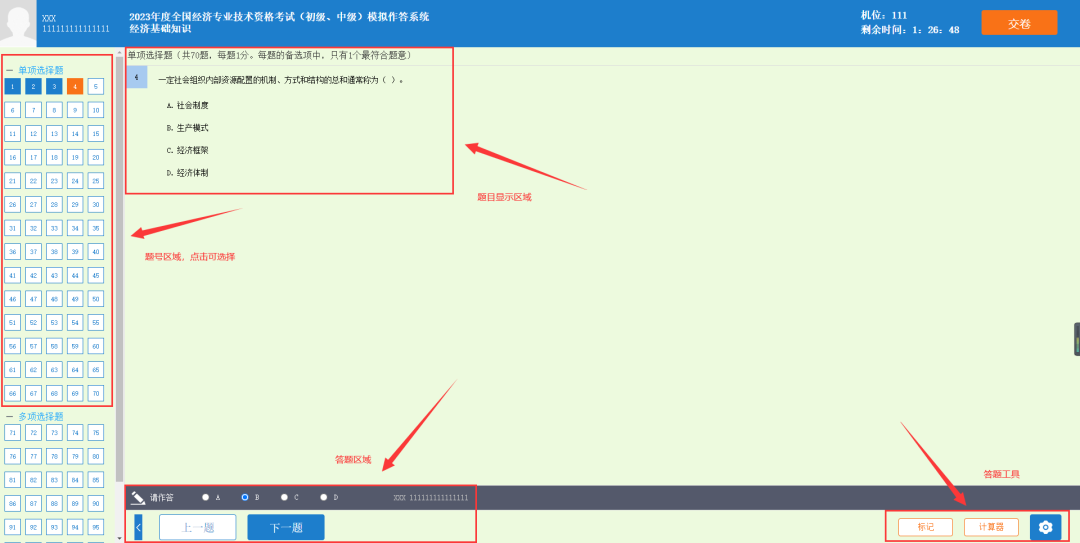

进入答题界面这里我们以机考模拟系统为例，试题界面上方为标题栏，左侧为题号栏，右侧为试题栏。
注意：
①标题区域从左到右，依次显示应试人员基本信息、本场考试名称（具体以正式考试为准）、考试科目名称、机位号、考试剩余时间、“交卷”按钮。
②题号区域显示试题序号，并以题号背景颜色标示试题作答状态，白色背景表示未作答，蓝色背景表示已作答，橙色背景表示当前正在作答。三角形符号表示题目被标记。
③使用鼠标点击作答区域中选项前的圆圈作答。若需修改答案，使用鼠标点击其他选项前的圆圈即可。
答完题交卷可分为以下两种情况：
1、在允许提前交卷的时间范围内，可点击屏幕上方的“交卷”按钮，提前结束答题。

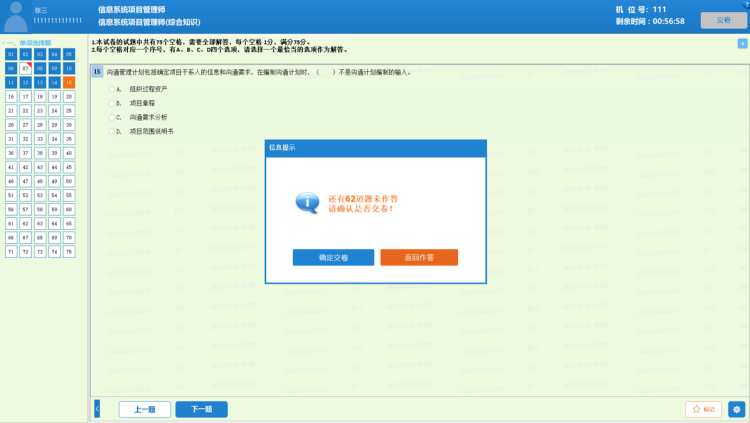

若点击“交卷”时有未作答的试题，机考系统将提示仍有题目未作答。应试人员可返回作答界面继续作答或确认交卷。
应试人员确认交卷后，将不能再返回作答界面，请务必仔细检查答题完成情况再确认交卷，以免误操作。
2、考试结束标题栏的“剩余时间”显示为0时，机考系统会自动交卷。

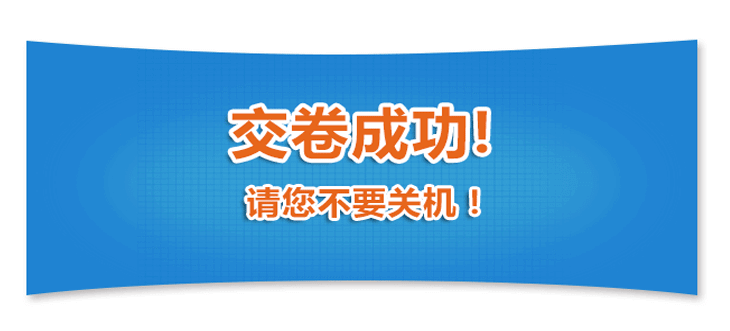

交卷成功，系统提示如下：若交卷失败，请应试人员及时联系监考人员进行处理。
机考绘图指南
以下内容来自2023年的软考办官方操作说明，如有相关变动，请以官方通知为准。模拟作答系统是旨在让考生熟悉计算机化考试环境和作答方式 ，模拟作答不保存考生作答历史记录。考试题型、题量、分值、界面及文字内容以正式考试答题系统为准。

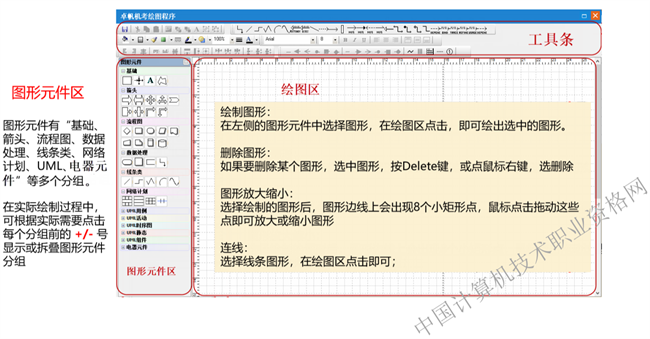

认识绘图工具
操作技巧:
1、如果要更改绘制的某个图形元件中的文本内容，双击元件或按F2键，即可进入编辑状态。
2、如何修改复杂图形中的文本（如七格图、类图）：双击要修改的图形元件即可。

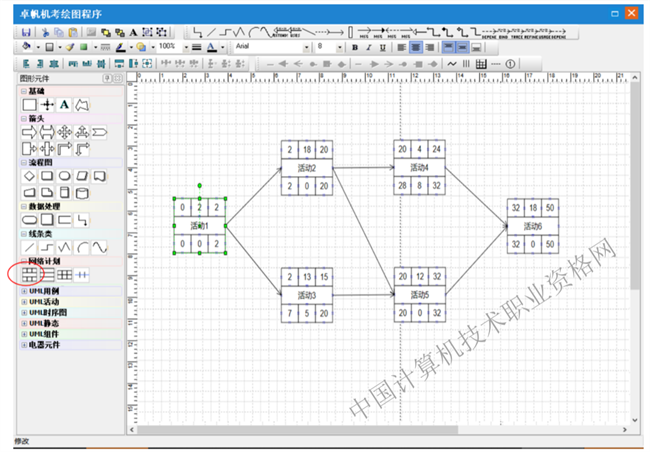

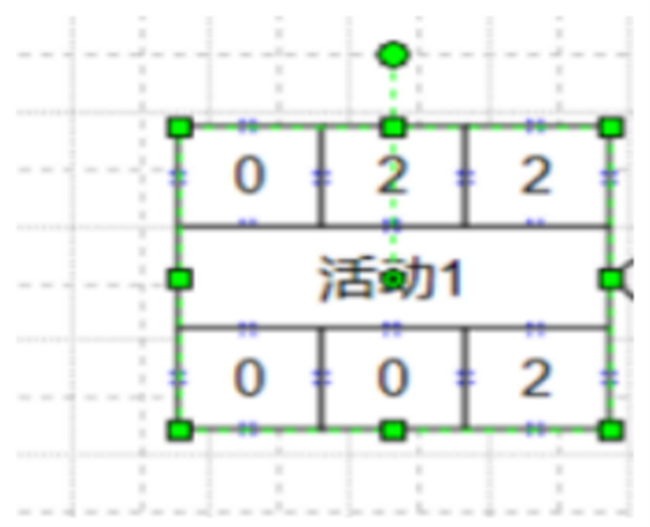

例如：当绘制如下七格图时，如果要更改“活动 1”的名称，双击“活动1”，再输入要更改的名称。
3、如需撤销前一个动作，可以用 CTRL+Z 热键组合进行撤销。
4、如需删除某个元件，选中图形元件后，按 Delete 键，或鼠标右键，选删除。
5、如果想拖动某个元件时，点击鼠标左键时总是出来其他图形，原因是当前状态可能处于某个画线状态，如下图所示，再次点击被按下的图形，就可正常拖动元件了。

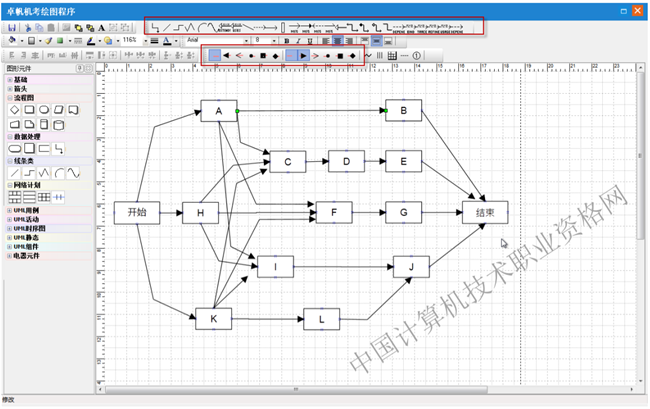

六、如何绘制前导图

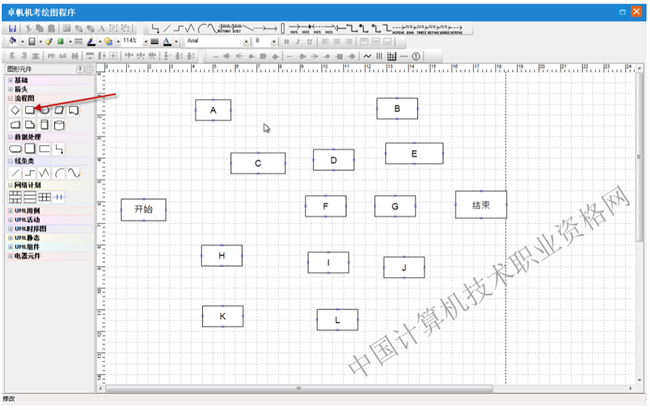

第一步：先划出所有活动，将活动命名

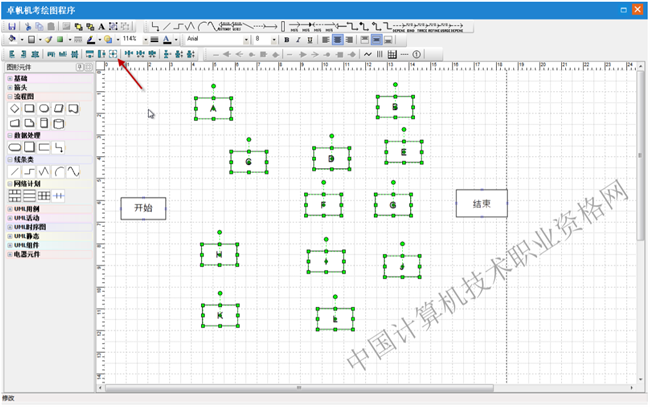

第二步：如需调整大小，选中要调整大小的元件，点击工具栏中的“设置相同大小”

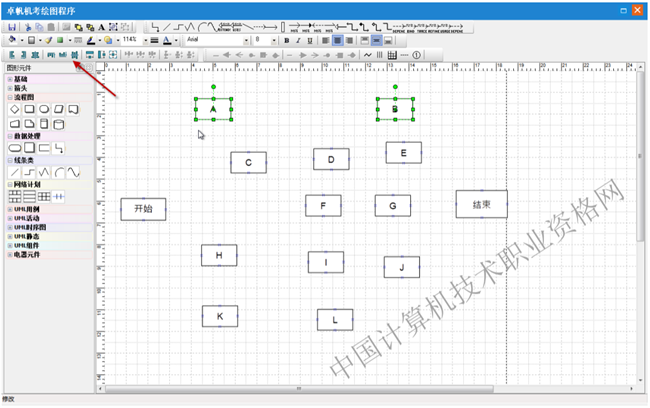

第三步：如需将元件对齐，选中要对齐的元件，点击工具栏中的对齐工具。
第四步：通过连线工具，连接各活动，表示出活动之间的关系。通过选择箭头形状工具切换箭头形状。

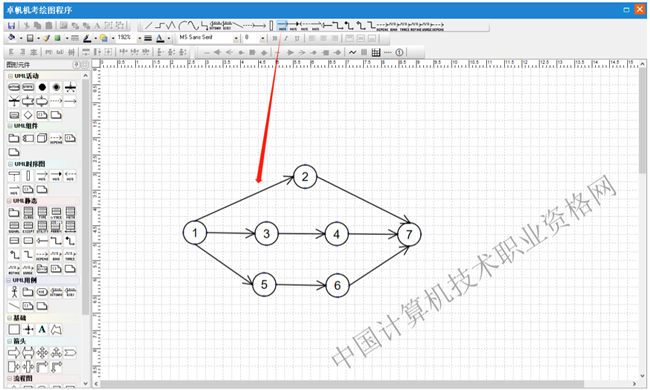

七、如何绘制双代号网络图

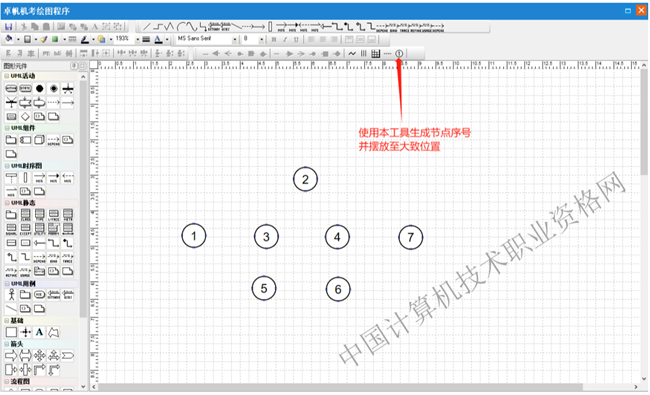

第一步：生成圆圈，并将圆圈摆放到大致位置。
第二步：使用箭线工具将其连接，注意箭头方向。

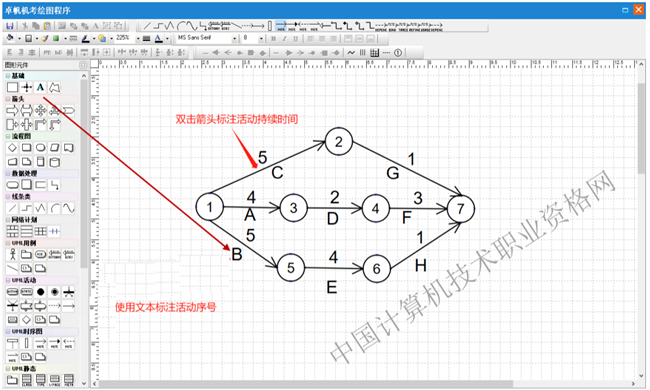

第三步：双击箭线注明活动持续时间，再使用文本工具标注活动序号。

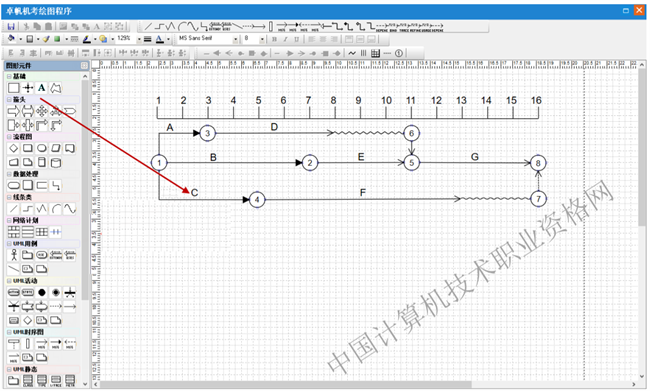

八、如何绘制双代号时标网络图
双代号时标网络图是在双代号网络图的基础上加上了时间刻度。

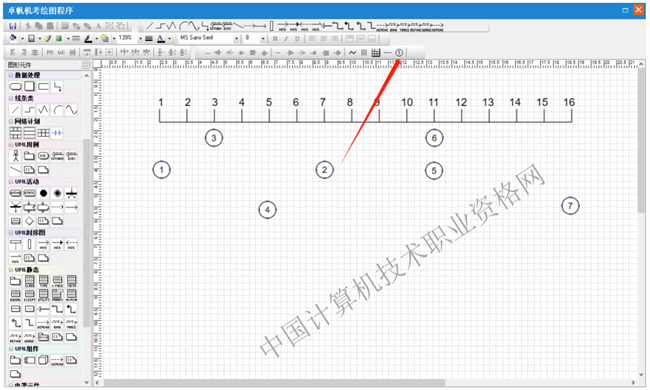

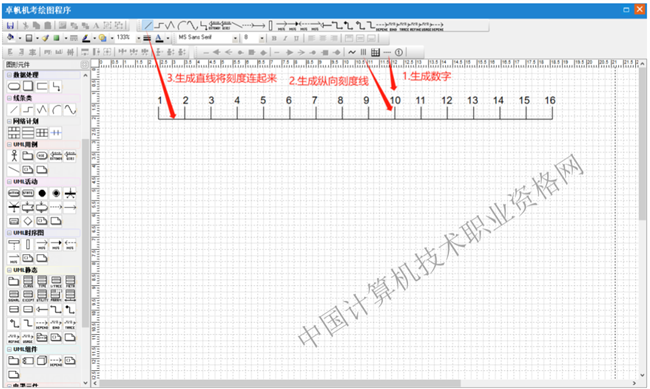

第一步：画时间坐标轴
第二步：生成圆圈序号，并摆放到正确的位置

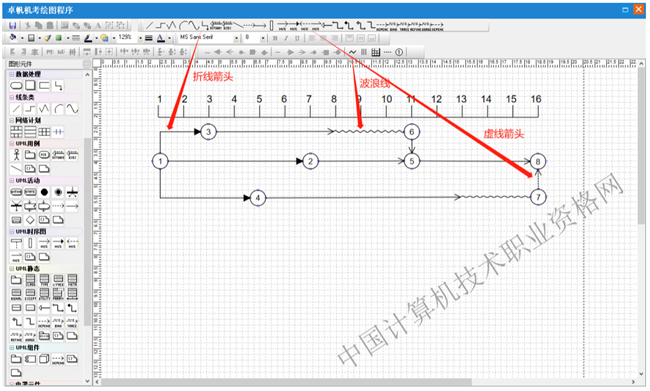

第三步：链接箭线
第四步：双击箭线或使用文本工具标注活动序号
九、如何绘制七格图

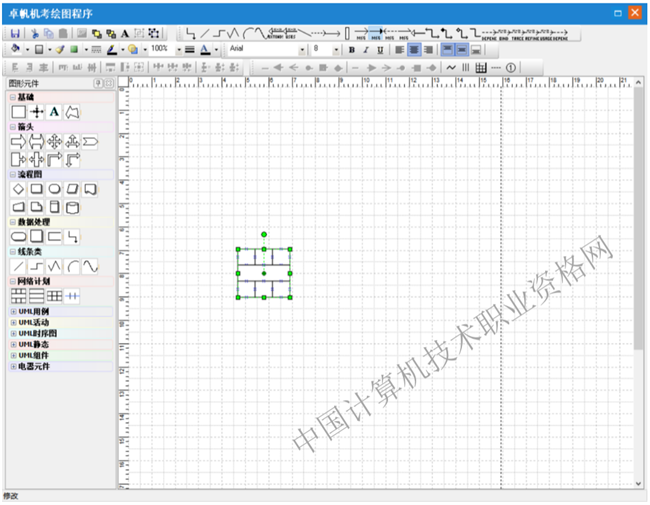

第一步：选择图形元件“网络计划”中的七格图元件，在绘图区点击
第二步：批量复制(先选中元件，按 Ctrl+C，再 Ctrl+V)七格形状，有多少活动复制多少个。

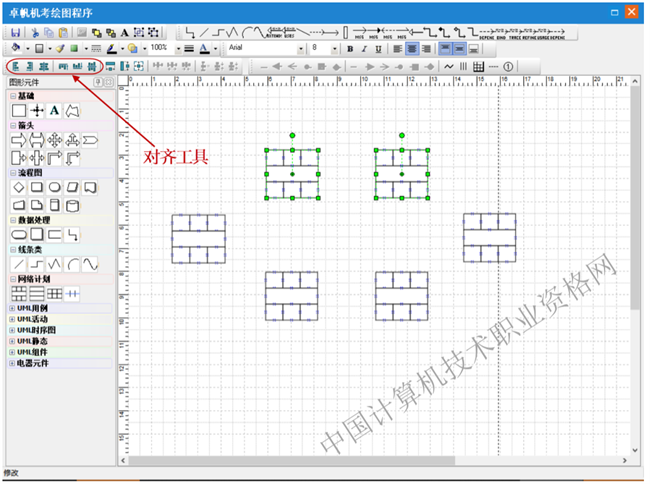

选中多个图形后，可点左上角的对齐工具进行对齐;
第三步：逐个标注每个活动的参数，使用箭线连接每个活动
说明：如何在七格图中输入文本
双击需要修改的七格图，再输入要更改的名称即可。

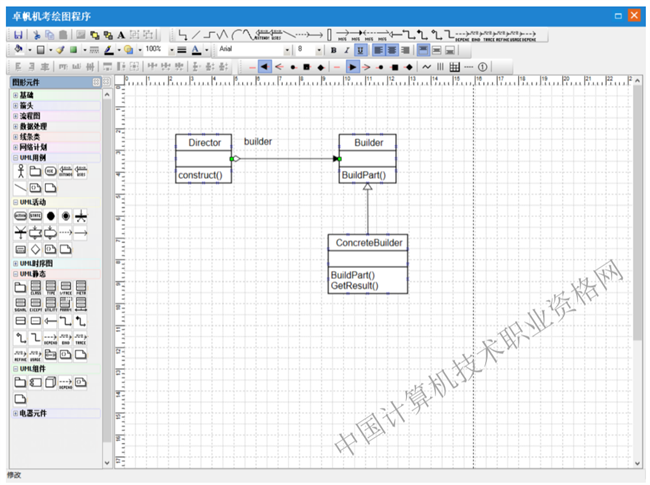

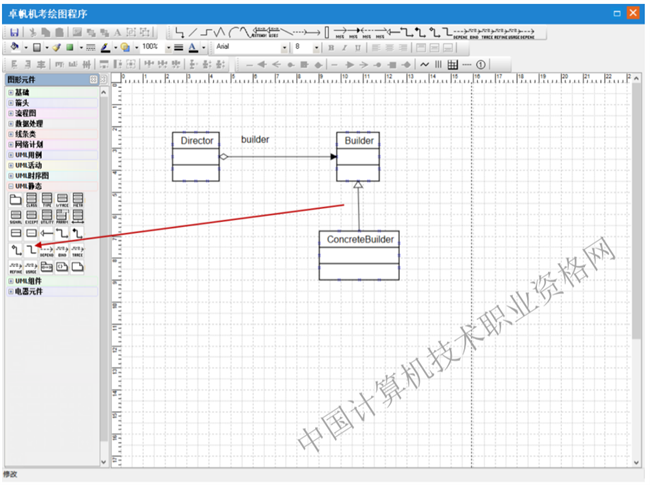

十、如何绘制类图

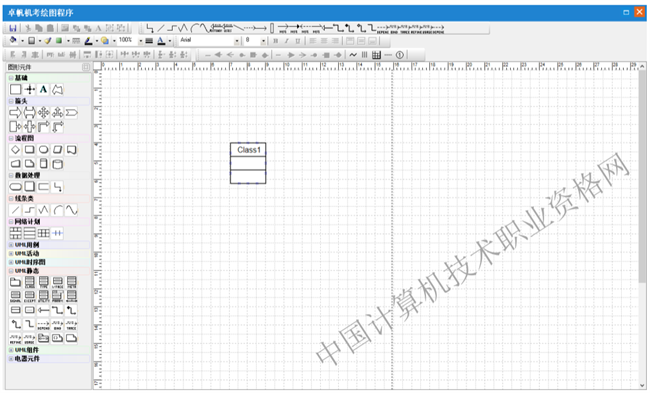

第一步：选择 UML 静态中 Class 元件，在绘图出绘制类
根据自己的需要，绘制多个类，并对类进行命名。(选中类，双击或按F2键，更改类名)
第二步：使用连线工具表达类之间的关系
第三步：完善类属性、类的方法
说明：如何添加属性
选中类，双击需要添加属性的位置，输入属性或方法名。

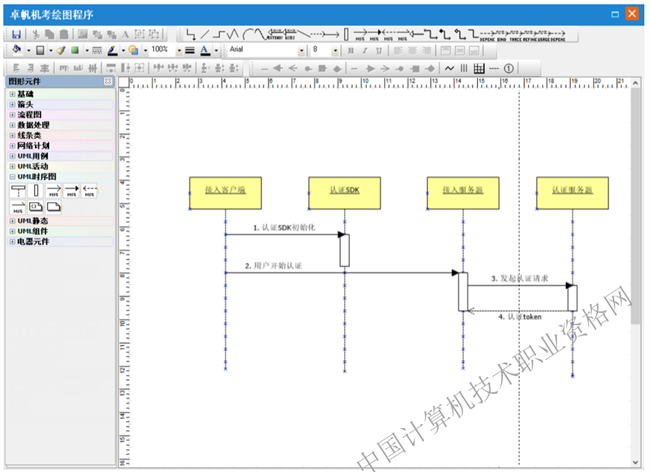

十一、如何绘制时序图
绘制方法同绘制类图类似，主要选择“UML时序图”中的元件进行绘制。

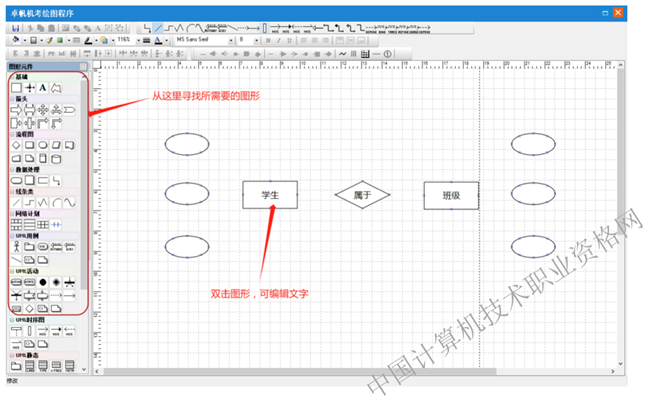

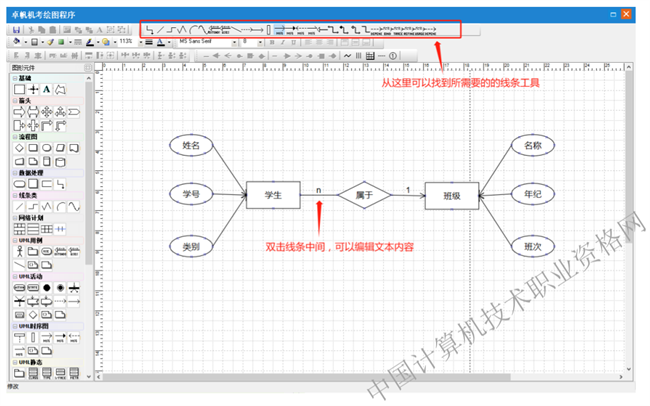

十二、如何绘制ER图
第一步：使用图形工具表示实体、属性、关系等。
第二步：使用线条工具体现这些元素的逻辑关系。
十三、如何绘制表格

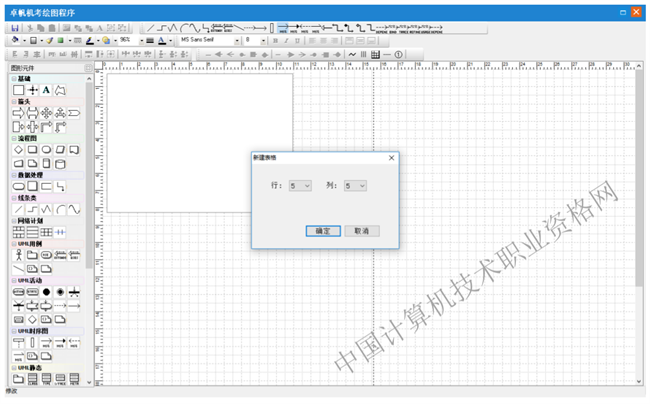

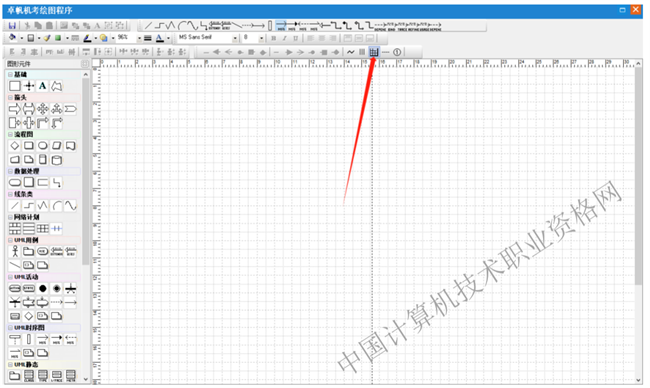

第一步：点击表格工具

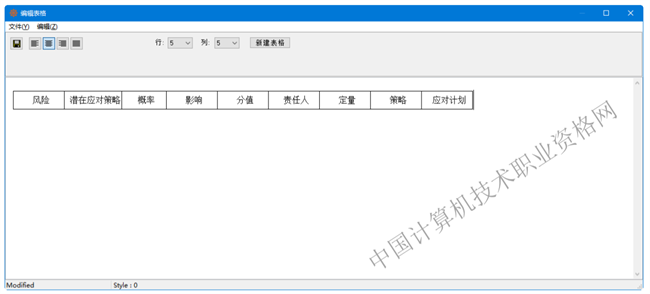

第二步：输入需要的行数和列数
第三步：双击表格，即可编辑文本
您可以在表格的单元格中输入文字。您也可以根据需要，调整行高、列宽、合并单元格。
